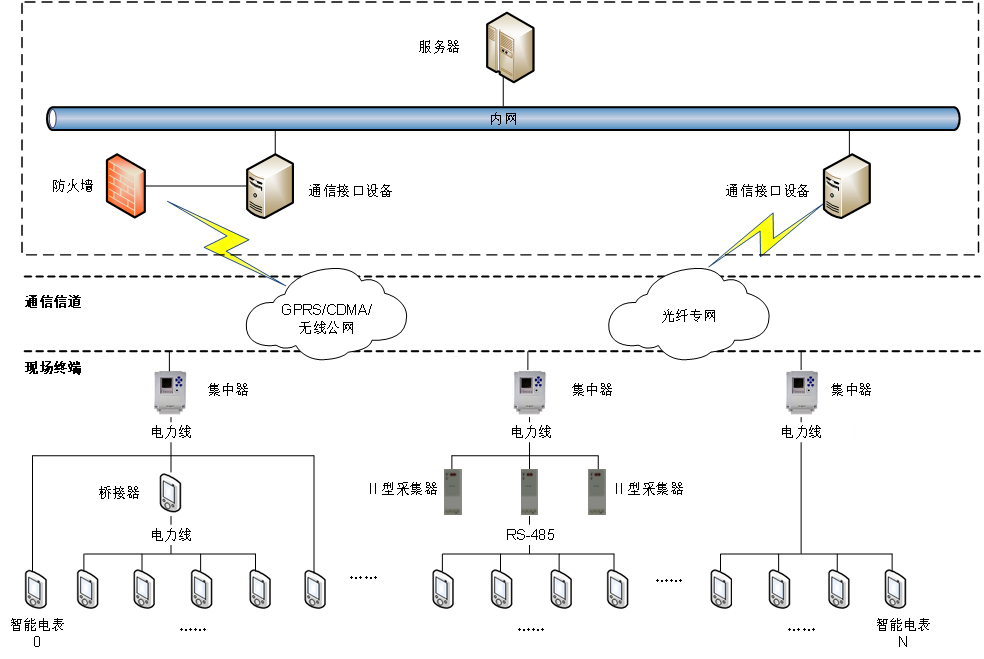

本地通信单元（集中器/HPLC）是一款由我司自主研发的适用于低压电力线载波通讯的产品。其核心部分HZ3001芯片基于OFDM调制解调技术，克服低压电力线的各种干扰进行高可靠数据传输，具有高速率、抗电力线干扰强的特点。工作频段为2～12MHz，最高传输速率可达10Mbps。HZ3001集成了模拟收发通道和物理层通信基带，传输介质为220V低压电力线，传输模式为半双工。该模块主要用于自动抄表领域，为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。

本地通信单元（集中器/HPLC）

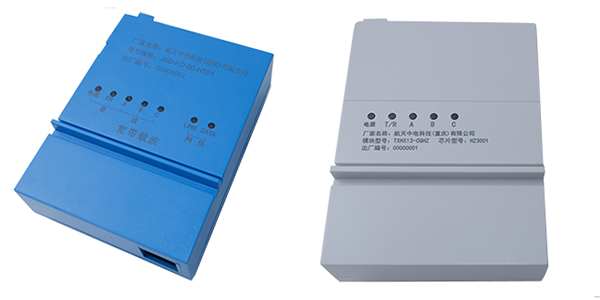

外形图片：

指示灯说明:

电源灯——模块上电指示灯，红色，灯亮表示模块上电，灯灭表示模块失电；
T/R灯——模块数据通信指示灯，红、绿双色，红灯闪烁表示模块接收数据，绿灯闪烁表示模块发送数据；
A灯——A相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。
B灯——B相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。
C灯——C相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。
网络LINK灯——以太网链接指示灯，绿色，灯亮表示以太网连接成功。
网络DATA灯——以太网数据指示灯，红色，以太网口上有数据交换时，DATA灯闪烁。

基本参数：

频率范围：2MHz~12MHz
调至技术：OFDM
发射功率：22dBm
工作频段：0.7～12MHz
串口通讯速率：9600bps
工作频率：50Hz/60Hz
工作电压：220VAC  （176V～264V）+12V DC （+12V±1V）
静态功耗：≤1W
动态功耗：≤4W
工作温度：-40℃～+85℃
相对湿度：10～100%RH
通讯范围：整个配变台区
抗衰减性能：>115dB
重负载下抗衰减性能(1欧姆负载）：>105dB
强干扰下抗衰减性能（20Vpp 3MHz 方波干扰）：>55dB

本地通信单元（单三相/HPLC）

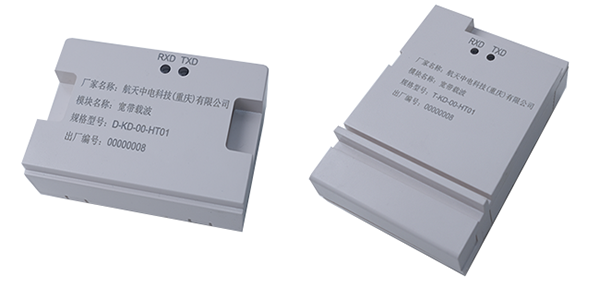

外形图片：

指示灯说明：

RXD灯——接收数据指示，绿色，灯闪烁表示模块接收数据；
TXD灯——发送数据指示，红色，灯闪烁表示模块发送数据。

基本参数：

工作频段：0.7～12MHz
串口通讯速率：1200bps、2400bps、4800bps、9600bps
工作频率：50Hz/60Hz
工作电压：220VAC（176V～264V）  +12V DC （+12V±1V）
静态功耗：≤0.4W
动态功耗：≤1.5W
工作温度：-40℃～+85℃
相对湿度：≤75%
通讯范围 ：整个配变台区
抗衰减性能：>115dB
重负载下抗衰减性能(1欧姆负载）：>105dB
强干扰下抗衰减性能（20Vpp 3MHz 方波干扰）：>55dB

产品特点：

●模块与电表之间通过TTL串口通信。
●支持通信速率为：1200bps，2400bps ，4800bps， 9600bps
●默认通信参数为：8 数据位、1 停止位、偶校验。

宽带载波II型采集器

外形图片：

指示灯说明:

红外通信：红外通信口，用于采集器参数的读设和数据的读取，1200bps/偶校验/8位数据位/1位停止位。

运行：红色LED指示，灯亮1S灭1S交替闪烁，表示采集器正在运行，常灭表示未上电。
状态：红绿双色灯，红灯闪烁，表示485数据正在通信，绿灯闪烁，表示载波数据正在通信。

基本参数：

工作频段：0.7～12MHz
串口通讯速率：1200bps、2400bps、4800bps、9600bps
工作频率：50Hz/60Hz
工作电压：220VAC（176V～264V）  +12V DC （+12V±1V）
静态功耗：≤0.4W
动态功耗：≤1.5W
工作温度：-40℃～+85℃
相对湿度：≤75%
通讯范围 ：整个配变台区
抗衰减性能：>115dB
重负载下抗衰减性能(1欧姆负载）：>105dB
强干扰下抗衰减性能（20Vpp 3MHz 方波干扰）：>55dB
