量测开关三合一模组

       量测开关HPLC拓扑模组是一款由我司自主研发的适用于低压电力线载波通讯的产品，主要集成了适用于电网台区的HPLC抄表通讯功能，特征电流发射功能及拓扑识别功能。其核心部分HZ5021芯片基于OFDM调制解调技术，克服低压电力线的各种干扰进行高可靠数据传输，具有高速率、抗电力线干扰强的特点。工作频段为2～12MHz，最高传输速率可达10Mbps。

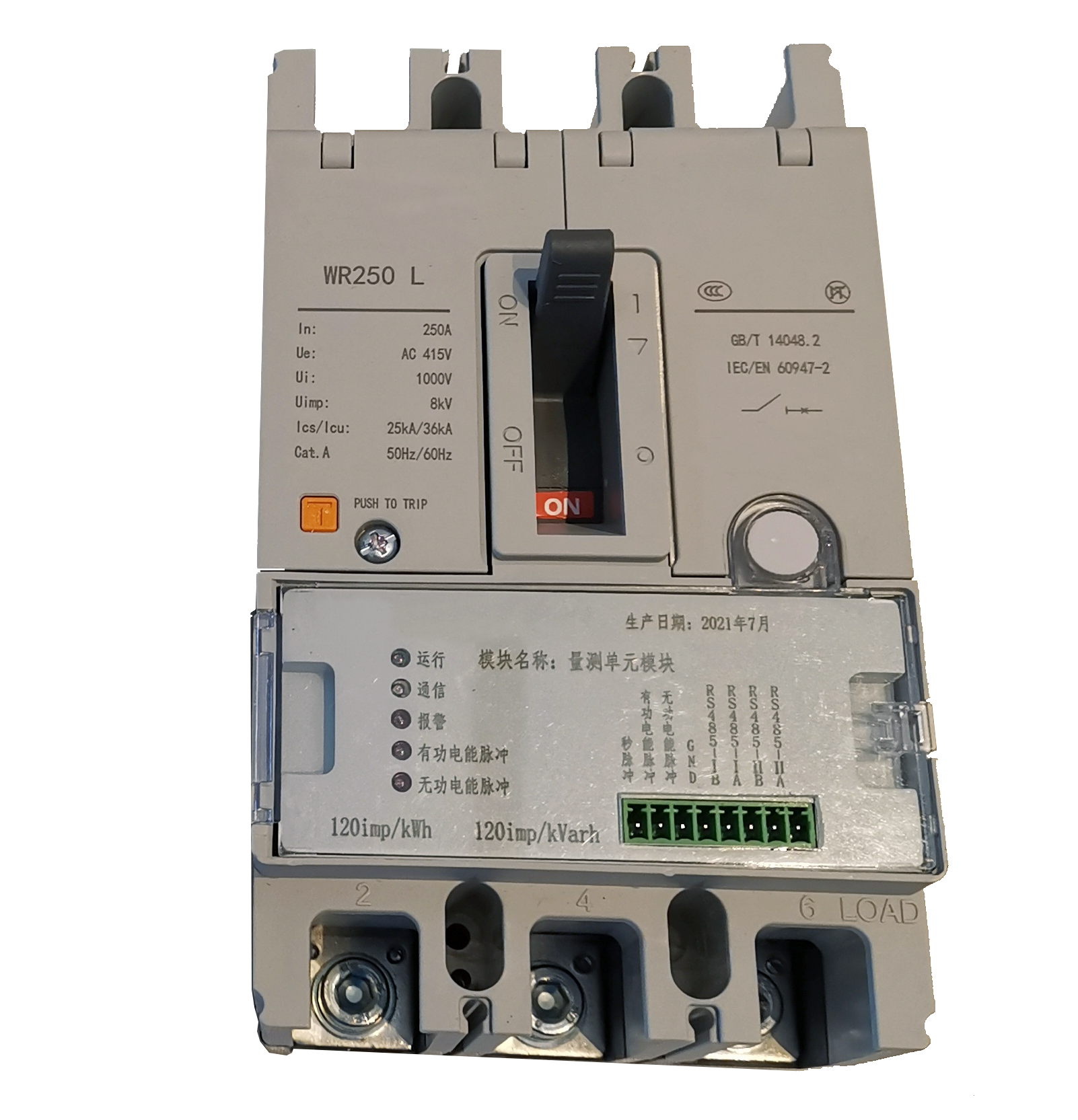

       量测开关HPLC拓扑模组可设计集成于断路器模组中，配合断路器电路可通过TTL串口通信抄读下接电表数据，并根据系统结构方案，通过宽带载波与低压配网系统中智能配变终端或监测终端通信。适应环境温度为-40℃-+85℃、年平均相对湿度不大于75%的条件下使用。具有功能稳定、使用简单、运行稳定、维护方便、可靠性高、性价比高的特点。

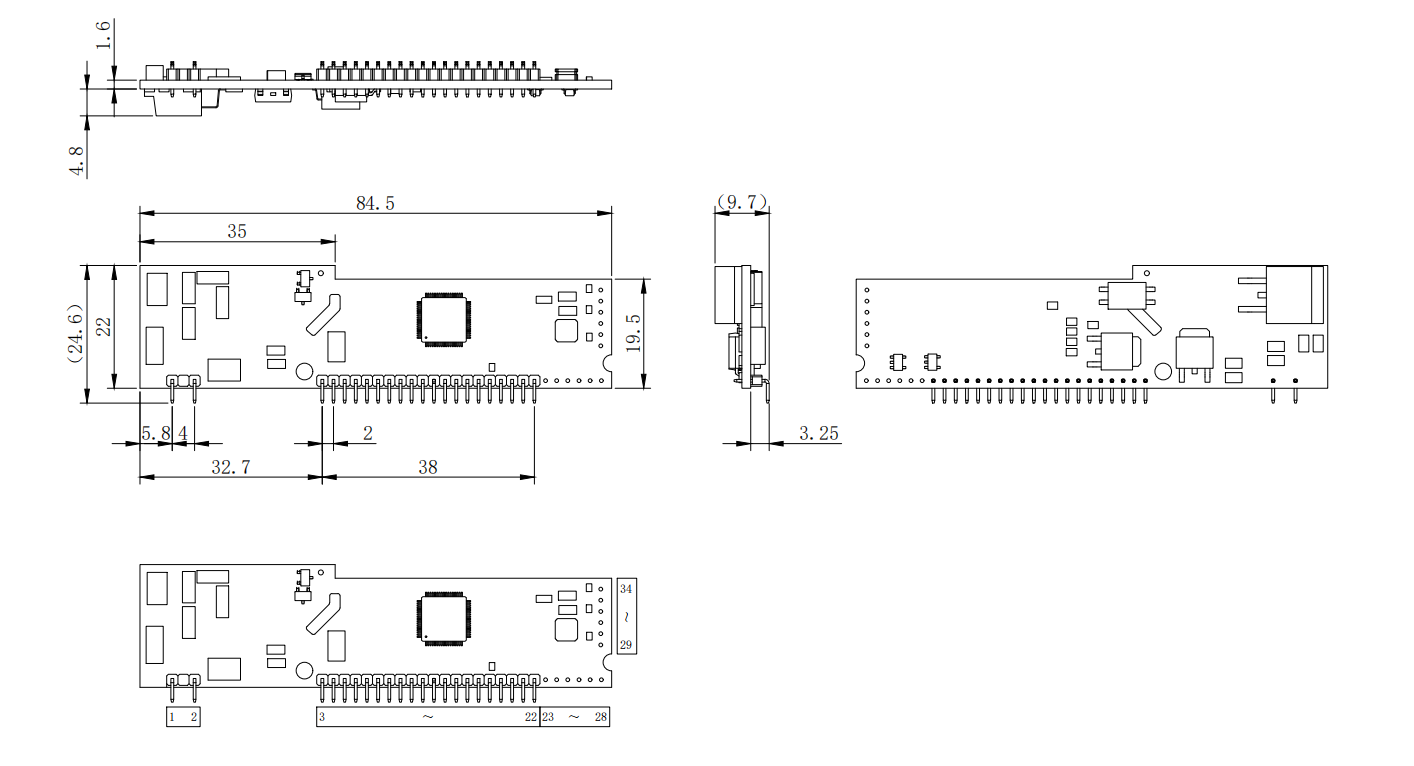

外观结构

主要功能

1）、HPLC抄表通讯功能：在电表网络中利用低压电力线上进行数据传输，与电表及集中器之间进行数据通讯及抄表。

2）、特征电流发射功能：发送频率833.3Hz，峰值不大于500mA，采用恒阻负载；发送模块在环境温度为25℃时温升不应超40K，本地存储的信息应不少于10条，静态功耗不应超过0.1W。特征电流发送引起的电网电压谐波总畸变率变化量不高于1%，奇次谐波电压含有率变化量不高于1%，偶次谐波电压含有率变化量不高于1%。适用于国网浙江省电力有限公司。

3）、拓扑识别功能：具备特征电流接收功能，接收模块电流信号采样频率不低于4kHz，存储不少于 1000 条的识别信息，包括特征电流信号识别时间、 所属相位、电流大小。实现分支自动识别，为自动绘制台区拓扑提供真实可靠的数据。

邮票贴模组（拓扑接收模组）

低压分支信号识别组件是一款由我司自主研发的适用于低压电力线互变识别的产品。其核心部分HZ5201芯片支持20bit ADC采样。硬件采用平台化设计，能够适应复杂运行环境，具有高可靠性和稳定性。组件具备电流采样及特征电流信号识别功能，支持拓扑分析功能。低压分支信号识别组件电磁兼容性能优良；工作温度满足工业级应用范围；支持本地/远程修改设备参数、 软件升级；体积轻巧，可满足多种智能设备应用。

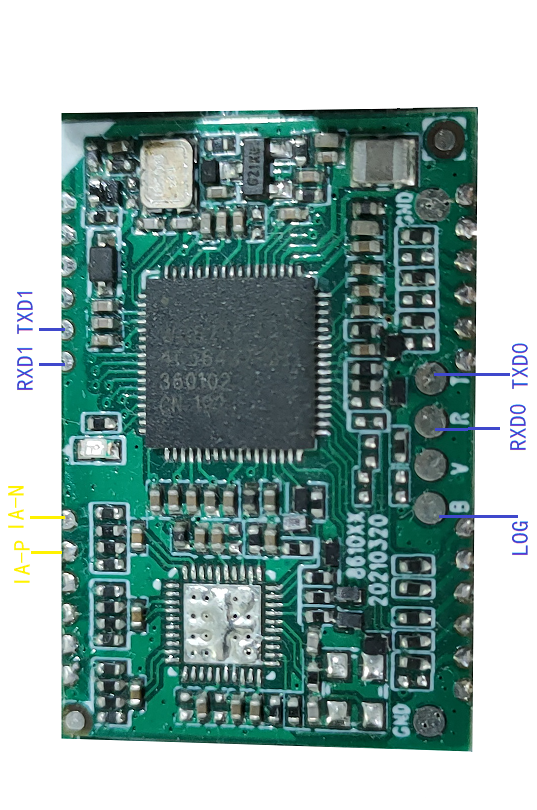

外观结构

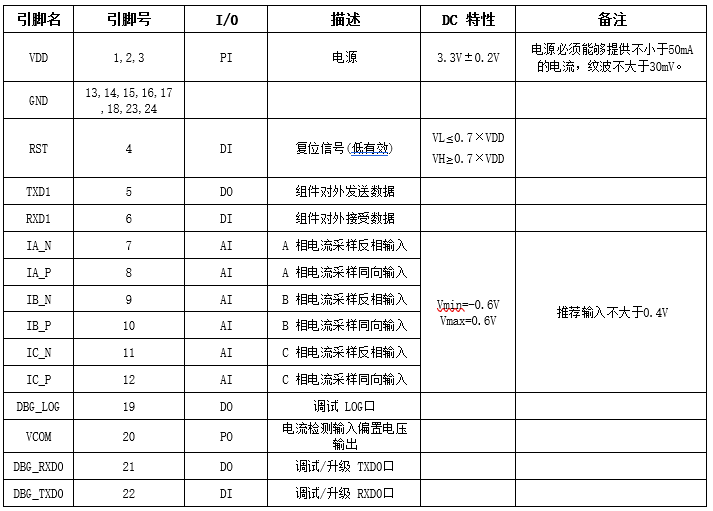

引脚定义

国网STA形态HPLC+拓扑发射模组

       该模组是一款由我司自主研发的适用于低压电力线载波通讯的产品，主要集成了适用于电网台区的HPLC抄表通讯功能，扩展了特征电流发射功能。

外观结构

主要功能
