包括本地通信单元（双模三相/HPLC），本地通信单元（双模单相/HPLC）,本地通信单元（双模宽带载波Ⅱ型采集器三相/HPLC），本地通信单元（双模CCO/HPLC）等产品广泛应用于国网集抄系统。

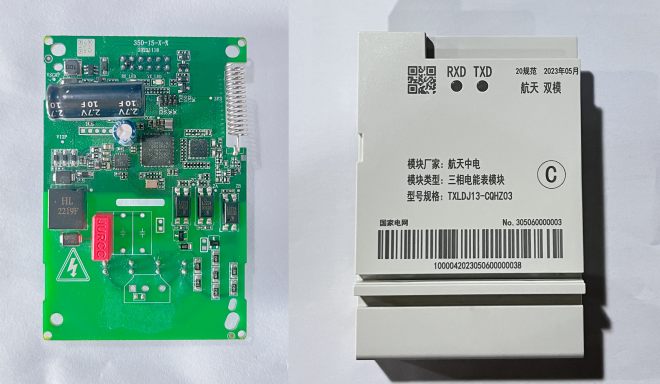

本地通信单元（双模三相/HPLC）

外形图片：

指示灯说明：

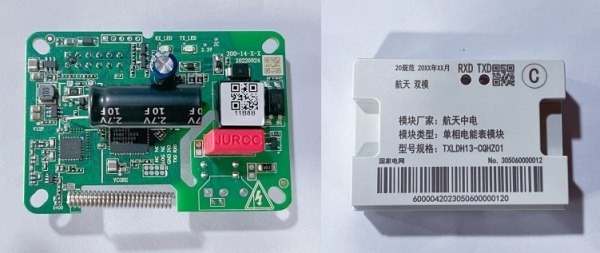

               本地通信单元（双模单相/HPLC）

        该方案宽带单相载波模块(以下简称单相模块)依据国家电网公司相关技术标准开发，模块安装尺寸及模块与电能表接口符合国网公司《Q/GDW1355-2013单相智能电能表形式规范》，可与各厂家智能电表匹配。可实现电能表信息的远程抄读，远程费控等功能等。

外形图片：

指示灯说明：

RXD灯——接收数据指示，绿色，灯闪烁表示模块接收数据；
TXD灯——发送数据指示，红色，灯闪烁表示模块发送数据。
基本参数：
工作频段：0.7～12MHz
串口通讯速率：1200bps、2400bps、4800bps、9600bps
工作频率：50Hz/60Hz
工作电压：220VAC（176V～264V）  +12V DC （+12V±1V）
静态功耗：≤0.4W
动态功耗：≤1.5W
工作温度：-25℃～+70℃
相对湿度：≤75%
通讯范围 ：整个配变台区
抗衰减性能：>85dB
特征电流频段：默认833.3Hz（可调）
特征电流幅值：恒流，0.38-0.45A
产品特点：
●模块与电表之间通过TTL串口通信。
●支持通信速率为：1200bps，2400bps ，4800bps， 9600bps

    本地通信单元（双模宽带载波Ⅱ型采集器/HPLC）

        该方案宽带II型采集器可安装于室内或者室外RS485电表箱内，适应环境温度为-40℃-+75℃、年平均相对湿度不大于75%的条件下使用。具有功能稳定、使用简单、运行稳定、维护方便、可靠性高、性价比高的特点，能够很好的满足用户在远程抄表方面的应用需求。

外形图片：

指示灯说明：

●默认通信参数为：8 数据位、1 停止位、偶校验。

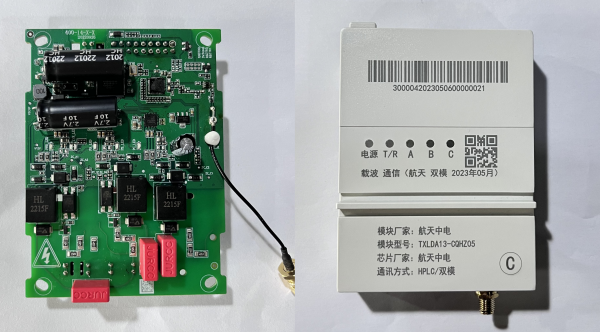

本地通信单元（双模CCO/HPLC）

外形图片：

指示灯说明：

电源灯——模块上电指示灯，红色，灯亮表示模块上电，灯灭表示模块失电；

T/R灯——模块数据通信指示灯，红、绿双色，红灯闪烁表示模块接收数据，绿灯闪烁表示模块发送数据；

A灯——A相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。

B灯——B相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。

C灯——C相发送状态指示灯，绿色，灯亮表示模块通过该相发送数据。

●默认通信参数为：8 数据位、1 停止位、偶校验。
