DCZL23-520M智能管理单元是一款由我司自主研发的适用于低压电力线载波通讯的产品，用于监控三相分支箱或三相表箱，对分支箱或表箱进行用电总计量，电压、电流、功率等电参量测量，并监控开关合闸、跳闸状态，能够管理表箱内所有电表通信，能自动识别台区和相位，并能兼容国网1型或2型采集器功能的设备。其核心部分基于OFDM调制解调技术，克服低压电力线的各种干扰进行高可靠数据传输，具有高速率、抗电力线干扰强的特点。工作频段为2～12MHz，最高传输速率可达10Mbps。

DCZL23-520M智能管理单元可安装于室内或者室外RS485电表箱内，通过485方式抄读下接电表数据，并根据系统结构方案，通过宽带载波与低压配网系统中智能配变终端或监测终端通信。适应环境温度为-40℃-+85℃、年平均相对湿度不大于75%的条件下使用。具有功能稳定、使用简单、运行稳定、维护方便、可靠性高、性价比高的特点。

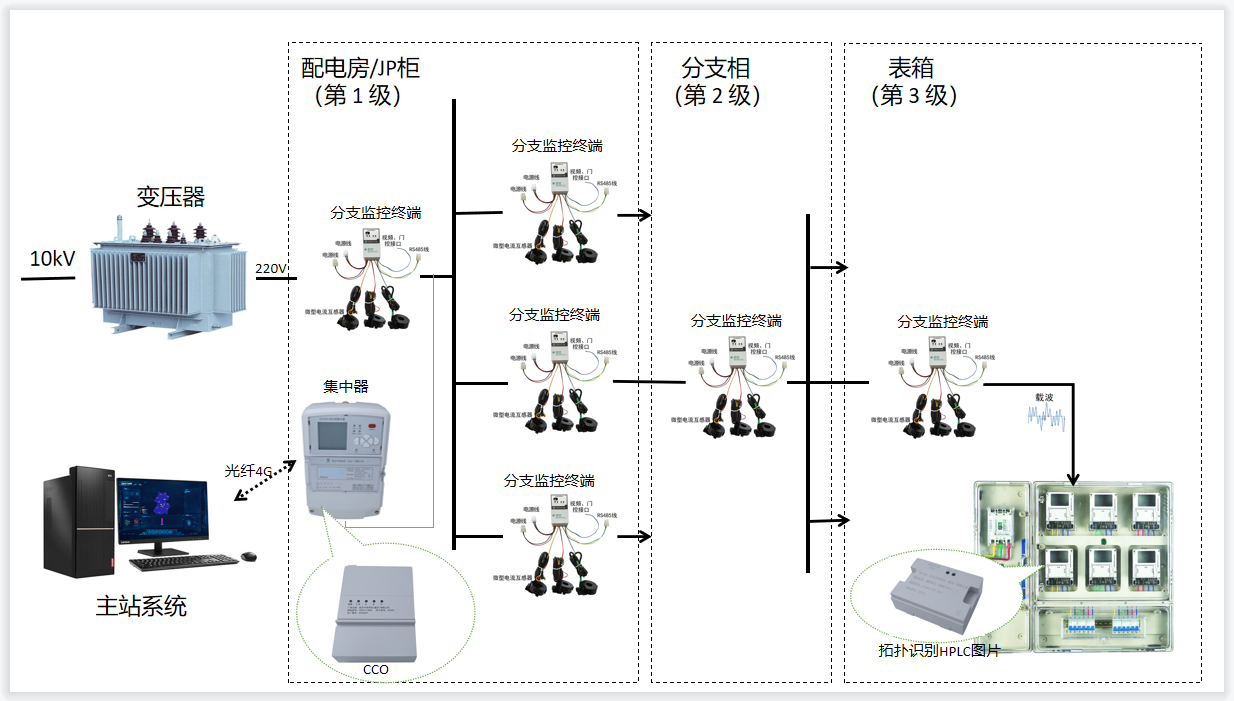

台区物理拓扑识别系统模型

规范性文件

● Q/GDW 1375.3-2013电力用户用电信息采集系统形式规范 第3部分:采集器形式规范

● DL/T 645-2007 多功能电能表通信协议

● DL/T 645-1997 多功能电能表通信协议

● DL/T698.45-2017电能信息采集与管理系统 4-5部分:面向对象的互操作性数据交换协议

● GB/T 13729-2002 远动终端设备

● DL/T 630-1997 交流采样远动终端技术

技术参数

功能说明

台区识别功能：设备内置台区识别信号接收功能，实现台区及相位识别，由于采用经典台区识别技术，识别准确率99.99%以上

分支识别功能：能接收分支识别信号，实现分支自动识别，为自动绘制台区拓扑提供真实可靠的数据。

表箱窃电主动上报功能：通过监控每块电能表的电流等参量，及时发现用户侧是否有窃电行为，并上报主站。

数据采集：终端提供RS485抄表接口，可采集电能表正向有功、电压电流等数据。

参数设置可查看：通过红外维护接口或BT 5.0接口可以设置和查询终端地址、时钟、工作模式等参数信息。

线损分析功能：设备内置高精度三相计量芯片，计量精度有功可达1级，无功1级，电压电流等电参量测量误差小于1%，可实现分支线损、表箱线损监测，通过比对总分电流，实现实时窃电监测。

数据传输：上行通过载波与集中器通信，实现集中器下发指令的透明转发并将485电表的响应回传；下行通过RS485接口按照DL/T 645规约抄读电能表数据。

本地功能：具有工作状态、通信状态等指示；支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读数据。

终端维护：支持终端初始化命令和读取终端版本信息的功能，支持蓝牙维护。
